Comment mesurer et déterminer correctement la taille requise du collier de serrage ?

Dans les applications industrielles, automobiles, agricoles et même domestiques quotidiennes, collier de serrage (également appelés enrouleurs ou colliers de serrage) sont des composants essentiels garantissant le fonctionnement étanche, sûr et fiable des systèmes de transmission de fluides ou de gaz. Cependant, de nombreuses fuites et pannes proviennent souvent d'un mauvais collier de serrage sélection de la taille.

Pourquoi une mesure précise est-elle cruciale ?

Le principe de base pour sélectionner la taille du collier de serrage est de garantir que le diamètre requis se situe dans la plage de serrage minimale et maximale du collier, idéalement au milieu de cette plage.

Trop petit : La pince ne peut pas être installée ou serrée, ce qui entraîne un échec de l'installation.

Trop grand : Même lorsqu'il est serré à sa limite, le collier ne peut pas fournir une pression radiale suffisante, ce qui entraîne une mauvaise étanchéité, des fuites de pression du système ou un détachement du tuyau.

Excessivement serré ou lâche : Même s'il peut serrer, cela affecte l'uniformité du couple et de la force de serrage du collier, provoquant potentiellement des dommages localisés au tuyau ou une défaillance sous contrainte à long terme.

Étapes de mesure correctes pour la taille du collier de serrage : Pour déterminer la taille de collier de serrage requise, vous devez mesurer le diamètre extérieur (OD) du « tuyau installé ». Veuillez noter que l'objet mesuré est le tuyau fixé sur le raccord ou le tuyau.

Étape 1 : Mesurez le diamètre extérieur (OD) du tuyau installé

C’est l’étape la plus cruciale.

Outils nécessaires : Utilisez un pied à coulisse de haute précision ou un ruban à mesurer (pour les tuyaux de grand diamètre).

Installation du tuyau : Insérez complètement le tuyau (par exemple, un tuyau en caoutchouc, un tuyau en silicone) dans la partie cannelée du raccord, du raccord ou du tuyau à serrer.

Mesure précise : Mesurez le diamètre extérieur du tuyau à l'endroit où il est déjà monté sur le raccord et prêt à recevoir le collier de serrage.

Remarque importante : Le diamètre extérieur du tuyau s'élargira une fois installé sur le raccord. Ce diamètre élargi correspond à la taille réelle que le collier de serrage doit serrer. Ne mesurez jamais uniquement le diamètre extérieur du tuyau à l’état désinstallé.

Mesure moyenne : Il est recommandé de mesurer le diamètre en deux points perpendiculaires l'un à l'autre sur la circonférence et de faire la moyenne pour éliminer une légère distorsion elliptique.

Deuxième étape : sélection et correspondance – Correspondance de la plage de serrage des tuyaux

Après avoir obtenu le « diamètre extérieur du tuyau installé » précis, l'étape suivante consiste à faire correspondre les spécifications du collier de serrage.

Identifier la gamme de produits : Les produits de colliers de serrage professionnels indiqueront leur « diamètre de serrage minimum » et leur « diamètre de serrage maximum ».

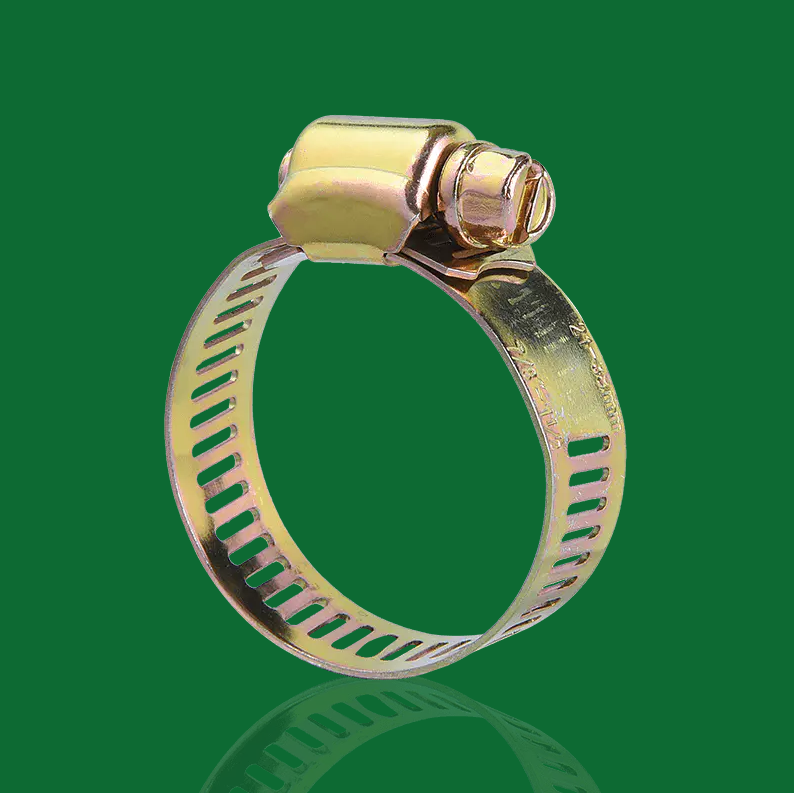

Par exemple : un collier de serrage à vis sans fin peut avoir une spécification de 20 mm à 32 mm.

Principe de correspondance : Assurez-vous que le diamètre extérieur du tuyau installé que vous avez mesuré se situe dans le tiers médian de la plage de spécifications du collier de serrage sélectionné.

Si le diamètre mesuré est de 25 mm, une pince de 20 mm à 32 mm est idéale car elle tombe au milieu, laissant une marge de réglage suffisante.

Sélection avancée : prise en compte de l'environnement d'application et du type de collier de serrage

Outre une mesure dimensionnelle précise, correcte collier de serrage La sélection nécessite également de prendre en compte l'environnement d'application spécifique et les exigences de performances pour déterminer le type de collier de serrage le plus approprié :

Environnements à haute pression ou à hautes vibrations :

Descriptif : Lorsque le raccord du tuyau doit résister à une pression interne élevée ou que le système subit des vibrations mécaniques fréquentes.

Type de collier de serrage recommandé : Les colliers de serrage de type boulon en T doivent être sélectionnés car ils fournissent une force de serrage plus élevée et plus uniforme, garantissant des connexions fiables.

Environnements présentant des variations de température drastiques :

Descriptif : De grandes fluctuations de la température de fonctionnement du système peuvent provoquer une dilatation et une contraction thermiques importantes du tuyau, affectant ainsi ses performances d'étanchéité.

Type de collier de serrage recommandé : Des colliers de serrage à force constante sont recommandés. Ces colliers compensent automatiquement les changements de diamètre grâce à un mécanisme à ressort intégré, maintenant une force de serrage constante sur toute la plage de température et évitant les fuites.

Environnements nécessitant une résistance élevée à la corrosion :

Descriptif : Applicable aux environnements corrosifs tels que les environnements humides, les brouillards salins, les environnements marins ou le contact avec des milieux chimiques.

Type de collier de serrage recommandé : Des colliers de serrage en acier inoxydable 316 doivent être utilisés. Ils offrent le plus haut niveau de résistance à la corrosion, garantissant que la connexion conserve son intégrité structurelle et son fonctionnement dans des conditions difficiles.

La sélection correcte de la taille du collier de serrage est la pierre angulaire pour garantir que votre système de fluide fonctionne de manière étanche et en toute sécurité. Si vous avez des questions sur les spécifications des colliers de serrage ou si vous avez besoin de solutions personnalisées, n'hésitez pas à contacter notre équipe technique professionnelle de colliers de serrage.
