Quelle est la différence entre les colliers de serrage simples et doubles ?

Les colliers à oreille simple utilisent une oreille de sertissage pour un joint rapide et sécurisé sur des tubes à paroi mince ou flexibles, tandis que les colliers à oreille double utilisent deux oreilles pour une force de serrage plus élevée et une meilleure stabilité sur les applications plus grandes ou à haute pression. Le choix entre eux dépend du diamètre du tube, du matériau, des exigences de pression et de la permanence de la connexion.

Qu'est-ce qu'une pince à oreille unique ?

Une pince à oreille unique, également appelée pince à une oreille ou pince de style Oetiker, est une bande en acier inoxydable avec une seule boucle surélevée, ou « oreille », qui est sertie à l'aide d'une pince. Une fois l'oreille comprimée, la bande se contracte uniformément autour du tuyau ou du tube, créant ainsi un joint permanent et étanche.

Ces colliers sont couramment utilisés dans les systèmes de refroidissement automobile, les conduites de carburant, les tubes médicaux et les applications de plomberie où l'espace est limité et où une connexion à profil bas est préférable. Le collier fini repose presque contre le tuyau, ce qui le rend idéal pour les installations étroites.

Spécifications typiques

• Plage de diamètre : généralement 8 mm à 32 mm
• Largeur de bande : généralement 7 mm à 8 mm
• Matériau : acier inoxydable série 300 dans la plupart des versions standard
• Installation : nécessite une pince de serrage d'oreille ou un outil de sertissage dédié

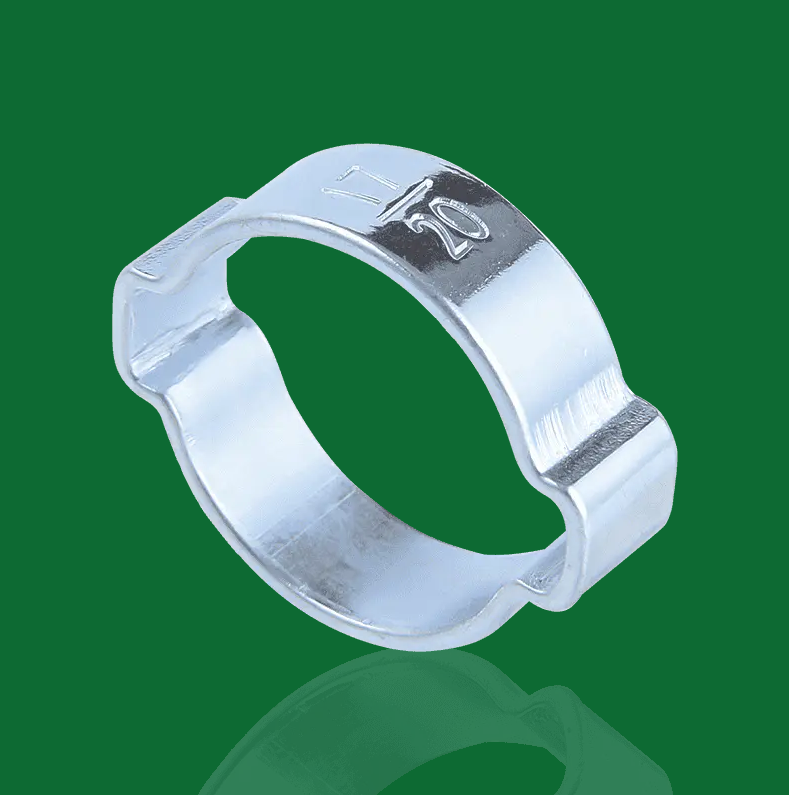

Qu'est-ce qu'un Pince à double oreille ?

Une pince d'oreille double comporte deux oreilles surélevées positionnées symétriquement le long de la bande. Les deux oreilles sont serties simultanément ou en séquence lors de l'installation. La compression à deux points répartit la force de serrage de manière plus uniforme sur une zone plus large, ce qui est particulièrement important pour les tubes de plus grand diamètre ou les matériaux de tuyaux plus rigides.

Les colliers de serrage à double oreille sont fréquemment utilisés dans les applications de soufflets d'essieu à vitesse constante (CV), les conduits d'air et les flexibles industriels où résistance au couple ou aux vibrations plus élevée est requis. Ils sont capables de gérer des diamètres de tuyaux qui ne conviendraient pas à une conception à une seule oreille.

Spécifications typiques

• Plage de diamètre : généralement 20 mm à 80 mm et au-delà
• Largeur de bande : généralement 7 mm à 13 mm
• Matériau : acier inoxydable ou acier au carbone zingué
• Installation : nécessite un outil de sertissage à mâchoire large ou double oreille

Comparaison côte à côte

Le tableau ci-dessous résume les différences les plus importantes entre les colliers de serrage simples et doubles en fonction des principaux facteurs de performance et d'application.

Comment la force de serrage diffère entre les deux conceptions

Lorsqu’une seule pince d’oreille est sertie, toute la tension dans la bande provient d’un seul point. La bande doit être conçue pour transmettre cette tension uniformément sur toute la circonférence du tuyau. Cela fonctionne de manière fiable pour les tubes de plus petit diamètre (généralement inférieur à 25 mm) où la bande est suffisamment courte pour que la pression reste constante tout autour du joint.

Avec des diamètres plus grands, un seul point de tension peut entraîner une étanchéité inégale : un côté de la bande peut appuyer plus fort que l'autre. Les pinces à double oreille résolvent ce problème en divisant l'action de serrage en deux points de contact symétriques, ce qui réduit considérablement le risque de fuites causées par une répartition inégale de la pression. Pour les applications d'un diamètre supérieur à 30 mm environ, les conceptions à double oreille constituent généralement le choix le plus fiable.

Processus d'installation et outillage

Les deux types de colliers nécessitent un outil de sertissage dédié : les pinces pour colliers de serrage standard ne produiront pas une étanchéité fiable. Cependant, les outils diffèrent par la géométrie des mâchoires.

Installation d'une pince à oreille unique

1. Faites glisser le collier ouvert sur le tuyau avant de connecter le raccord.
2. Poussez le tuyau à fond sur le raccord cannelé ou le raccord.
3. Positionnez l'oreille au centre de la rainure de rétention du raccord.
4. Comprimez complètement l’oreille avec une pince à mâchoire étroite jusqu’à ce que les mâchoires se ferment.
5. Vérifiez que l'oreille est complètement repliée sans espace visible entre les jambes.

Installation du collier à double oreille

1. Faites glisser le collier ouvert sur le tuyau ou le soufflet avant l'assemblage.
2. Placez complètement le composant sur l'arbre ou le raccord.
3. Centrez la pince sur la lèvre ou la rainure d'étanchéité.
4. Utilisez un outil de sertissage à mâchoire large ou à double oreille pour comprimer les deux oreilles simultanément ou une à la fois.
5. Vérifiez que les deux oreilles sont entièrement serties et que la bande repose à plat contre la surface.

Aucun des deux types de pinces ne doit être réutilisé après son retrait. Couper la bande est la méthode de retrait correcte ; tenter de soulever ou de déplier une oreille sertie affaiblit le métal et compromet l'intégrité de la pince.

Scénarios d'application courants

Là où les pinces à oreille unique excellent

• Conduites de carburant et de liquide de refroidissement automobiles : tuyaux de petit diamètre (généralement 8 à 16 mm) où l'espace entre les composants est minimal
• Tubulures médicales et de laboratoire : joint propre et discret requis pour les tubes en silicone ou en PVC
• Plomberie résidentielle : Anneaux à sertir PEX (une conception connexe à une seule oreille) utilisés sur les conduites d'alimentation en eau de 1/2" et 3/4"
• Drainage des appareils électroménagers et CVC : tuyaux d'évacuation des condensats en cas de basse pression

Où Pince à double oreilles Sont préférés

• Soufflet d'essieu CV : l'application à double oreille la plus courante ; les bottes sont grandes, flexibles et sujettes à une rotation et une flexion constantes
• Durites de turbocompresseur et intercooler : durites en silicone de plus grand diamètre avec pression de suralimentation modérée
• Tuyaux pneumatiques et hydrauliques industriels : où les vibrations ou les cycles thermiques sont importants
• Matériel agricole et de construction : des flexibles plus grands exposés à des conditions extérieures difficiles

Considérations relatives aux matériaux et à la corrosion

Les deux types de pinces sont disponibles en acier inoxydable (le plus souvent de qualité 304 ou 316) et en acier au carbone avec zingage. Pour les applications exposées à l'humidité, au sel ou aux produits chimiques, l'acier inoxydable est fortement recommandé — les versions zinguées peuvent commencer à montrer de la corrosion dans les 12 à 24 mois dans des environnements extérieurs ou marins.

L'acier inoxydable 316 offre une meilleure résistance aux environnements chlorés (tels que l'utilisation marine ou côtière) par rapport à la nuance 304 plus courante. Pour la plupart des applications générales d’automobile et de plomberie, l’acier inoxydable 304 est adéquat et plus largement disponible.

Comment choisir la pince adaptée à votre application

Utilisez les points de décision suivants pour choisir entre les deux conceptions :

• Diamètre du tuyau inférieur à 25 mm : un seul collier de serrage est généralement suffisant et plus facile à installer dans des espaces restreints
• Diamètre du tuyau supérieur à 30 mm : choisissez un collier de serrage à double oreille pour une répartition plus uniforme de la pression
• Environnement à fortes vibrations : la double oreille offre une meilleure résistance à la fatigue grâce à une charge de serrage équilibrée
• Jeu radial très limité : un profil post-sertissage inférieur d'une seule oreille peut être nécessaire
• Matériau du tuyau rigide ou à paroi épaisse : la pince à double oreille fournit la plus grande force de serrage nécessaire pour comprimer complètement le matériau
• Spécification de remplacement OEM : toujours correspondre au type de collier spécifié par le fabricant pour maintenir une géométrie d'étanchéité correcte

Lors du remplacement d'une pince sur un assemblage existant, l'approche la plus sûre consiste à faire correspondre exactement le type, la taille et le matériau de la pince d'origine. La substitution d'une conception différente, même celle qui semble s'adapter, peut entraîner une force d'étanchéité insuffisante ou une incapacité à s'asseoir correctement sur la rainure de rétention du raccord.
